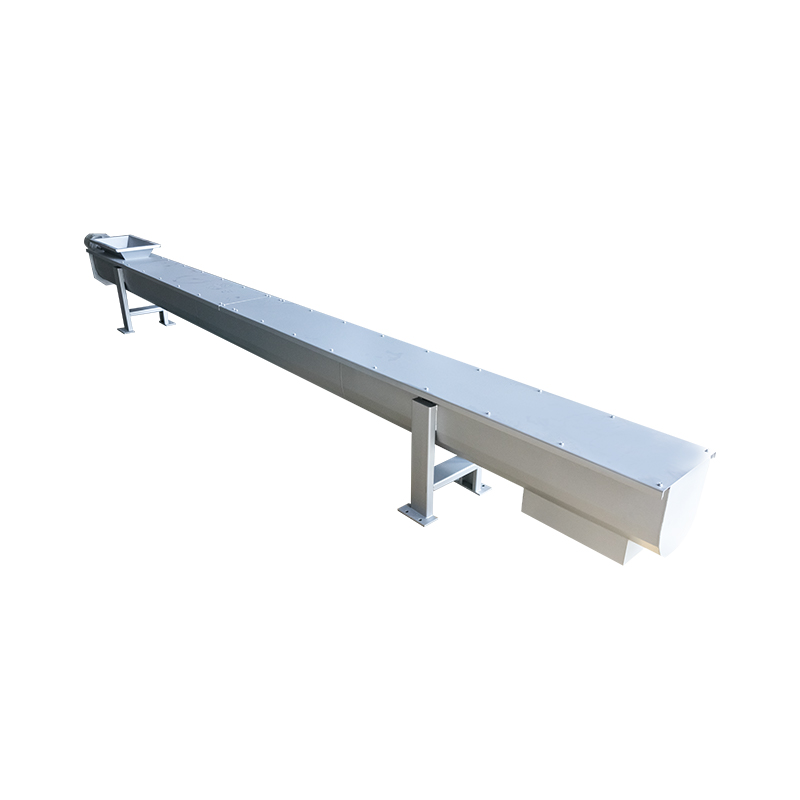

Transportoarele cu șurub fără arbore/ax sunt potrivite pentru manipularea ecranelor în stațiile municipale de tratare a apelor uzate, instalațiile rezidențiale de pretratare a apelor uzate, stațiile municipale de pompare a apelor pluviale și a apelor uzate și stațiile de tratare a apei. Acestea sunt utilizate în principal împreună cu echipamente precum site-uri sau mașini de deshidratare pentru a transporta ecrane sau nămol deshidratat.
· Unitatea de antrenare folosește un reductor elicoidal cu arbore paralel montat pe arbore, având o structură compactă și o funcționare lină și sigură;
· Jgheabul în formă de U încorporează o căptușeală interioară, oferind rezistență ridicată la uzură, durată de viață extinsă și înlocuire ușoară;
· Direcția de transport este determinată de direcția spirală a palelor melcului și de rotația motorului, permițând transportul bidirecțional;
· Utilizează un sistem de transport pe canal larg pentru a preveni blocajele, asigurând o funcționare fiabilă, zgomot redus și întreținere convenabilă.
Acest echipament folosește un transportor cu bandă continuu. Materialele sunt descărcate pe transportor de la o sită sau o ieșire a mașinii de deshidratare. Acționate de un motor electric, materialele sunt transportate de lame spiralate de la un capăt la altul. La capătul terminalului, transportorul se interfață cu un coș de gunoi pentru prelucrare ulterioară.

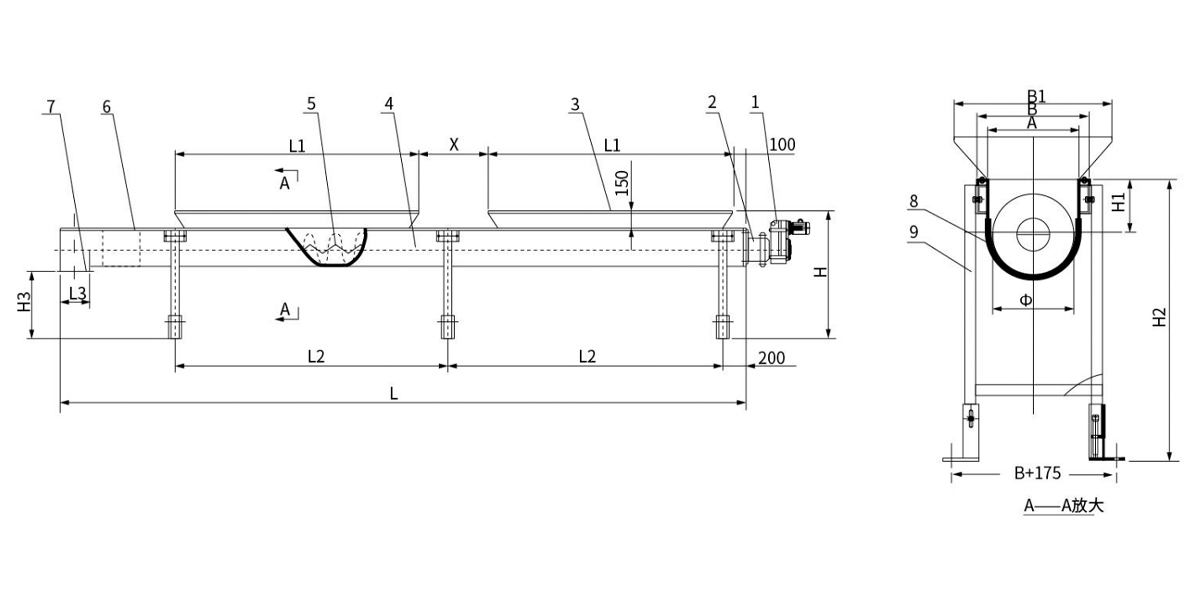

| 1 | Unitatea de antrenare | 6 | Placă de acoperire |
| 2 | Carcasa Rulmentului | 7 | Priza de descărcare |
| 3 | Intrare de alimentare | 8 | Căptușeală rezistentă la uzură |
| 4 | Carcasă în formă de U | 9 | Cadru de sprijin (reglabil pe înălțime) |
| 5 | Lamă cu șurub |
| Parametri/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Diametru nominal șurub D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Diametru șurubφ (mm) | 185 | 235 | 285 | 320 | 385 | |||
| Debitul Q (m³/h) | Unghi de instalare α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Viteza de rotație a șurubului n (r/min) | 12~16 | |||||||
| Puterea motorului N (kW) | 0,75 ~ 5,5 (în funcție de L și α) | |||||||
| Dimensiuni de instalare (mm) | Căptușeală rezistentă la uzură diametrul A | φ 40 | ||||||
| Diametrul carcasei B | φ 110 | |||||||
| Lățimea deschiderii de evacuare B1 | Compatibil cu echipamentul corespunzător | |||||||
| Lungimea șurubului | În funcție de cerințele utilizatorului | |||||||
| Lungimea admisiei de alimentare L1 | Compatibil cu echipamentul corespunzător | |||||||
| Distanța dintre paranteze L2 | (L-1000)/2~L-71000)/3 | |||||||
| Lățimea deschiderii de evacuare L3 | 250 | 250 | 300 | 350 | 400 | |||
| Înălțimea totală a echipamentului H | Compatibil cu echipamentul corespunzător | |||||||
| Înălțimea de la centrul arborelui șurub până la placa de acoperire H1 | 140 | 165 | 188 | 210 | 240 | |||
| Înălțimea plăcii de acoperire H2 | H-150 | |||||||
| Înălțimea inferioară a carcasei H3 | Compatibil cu echipamentul corespunzător | |||||||
Transportor cu șurub fără arbore: utilizat în principal pentru transportul materialelor care sunt predispuse la încurcare și au vâscozitate ridicată, abordând eficient problemele de înfundare.
Domeniul de aplicare:
1. Servicii de apă pentru mediu: Transportul nămolului deshidratat, al cerurilor și al nisipului.
2. Sectorul industrial: Deșeuri solide municipale, deșeuri alimentare, șlamuri chimice și materii prime chimice vâscoase.
3. Industria materialelor de construcții: Materiale sub formă de pulbere, cum ar fi făină brută de ciment și cenușă zburătoare.
Cu o bază tehnică solidă și un sistem de calitate certificat ISO, Hengye ajută clienții din diverse industrii să îmbunătățească eficiența tratării, să reducă costurile operaționale și să respecte standardele globale de mediu.
