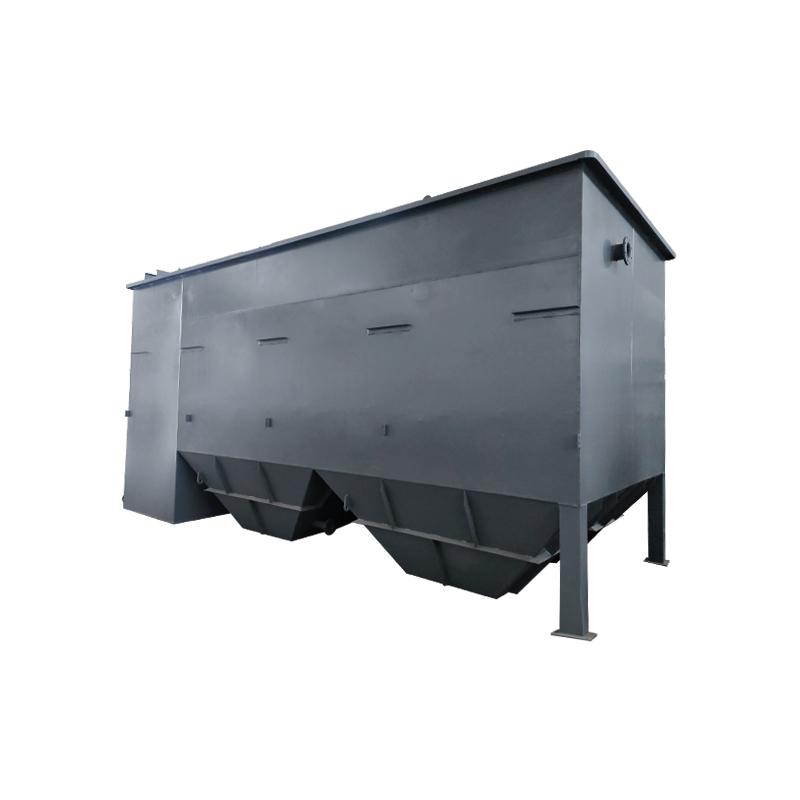

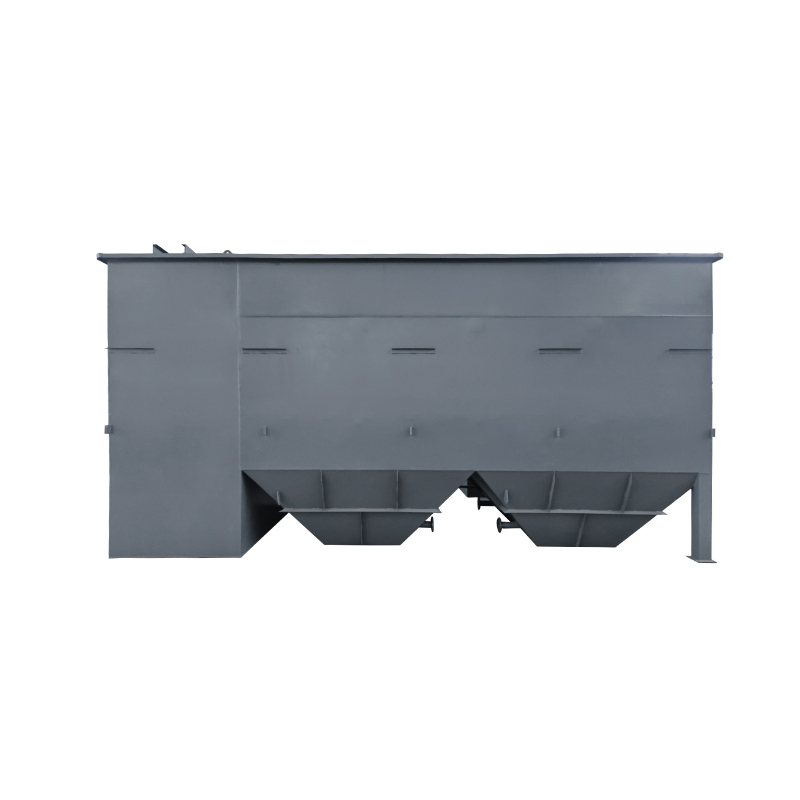

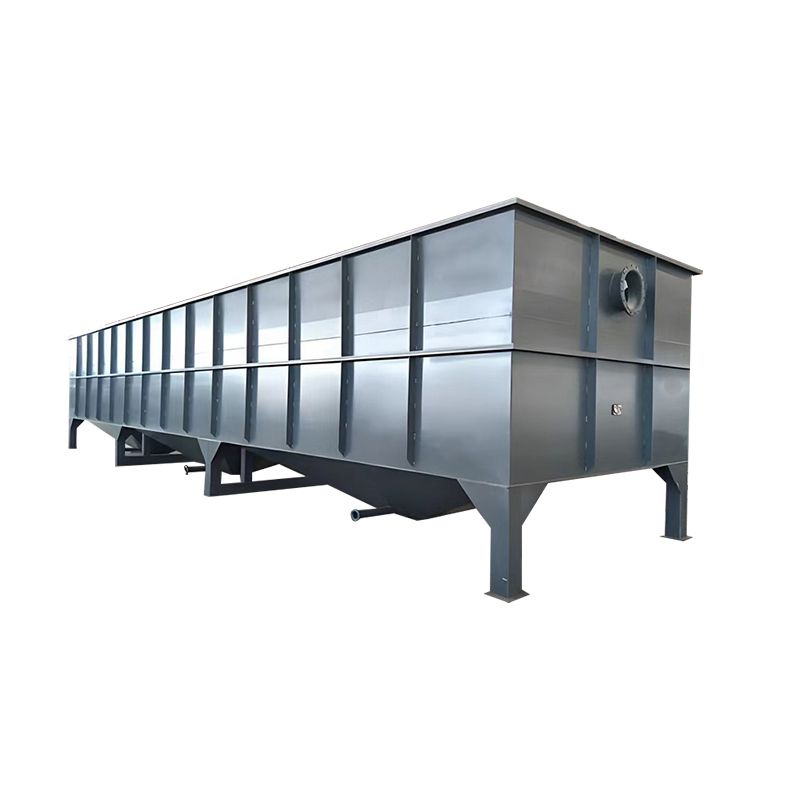

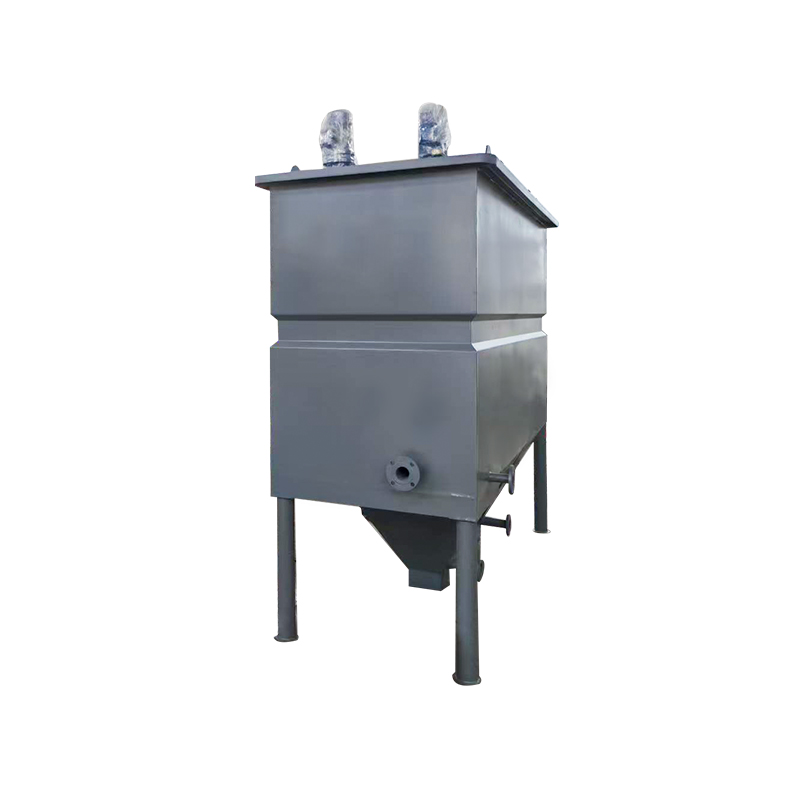

Rezervor de sedimentare cu tub înclinat
Rezervoarele de sedimentare cu tub înclinat integrat utilizează principiul conform căruia particulele suspendate în apă se depun în jos mai repede decât viteza de curgere ascendentă sau că timpul lor de decantare este mai scurt decât timpul de descărcare a apei din rezervor, permițând separarea de flux pentru a realiza purificarea apei. Ele îndepărtează solidele în suspensie prin sedimentare naturală sau procese de coagulare-floculare.
Rezervoarele de sedimentare sunt clasificate după direcția curgerii în tipuri orizontale și verticale. Eficiența sedimentării depinde de viteza apei din rezervor și de timpul de retenție. Pentru a îmbunătăți performanța și a reduce amprenta la sol, sunt utilizate în mod obișnuit modele precum rezervoarele de sedimentare în contracurent cu tub înclinat în fagure, rezervoarele de clarificare accelerată și rezervoarele de clarificare cu impulsuri. Rezervoarele de sedimentare sunt utilizate pe scară largă în tratarea apelor uzate.

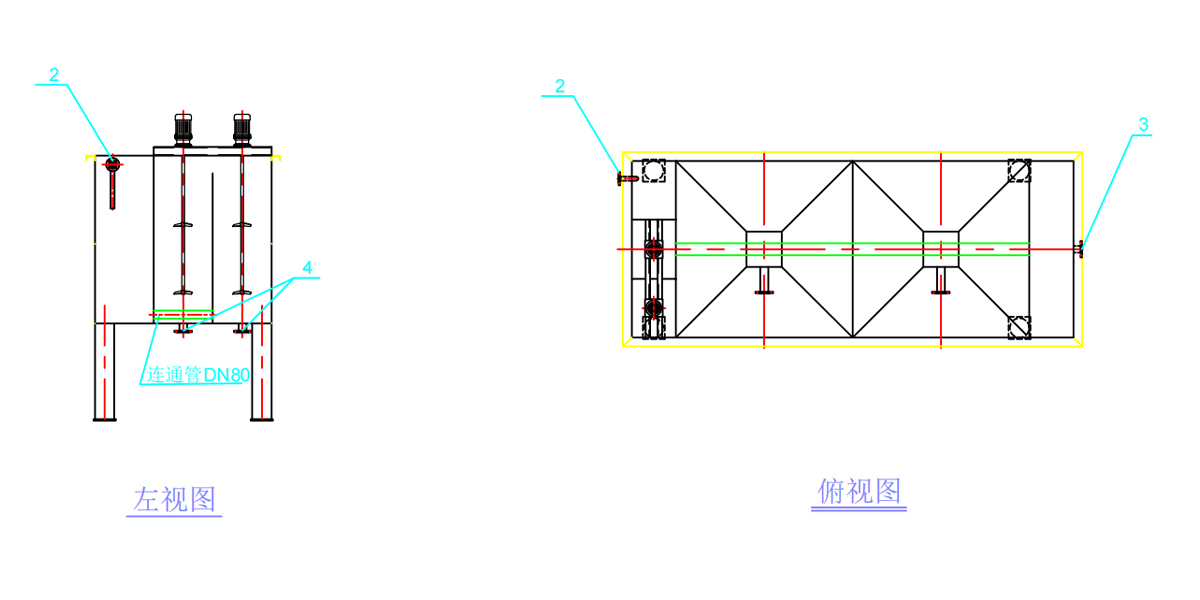

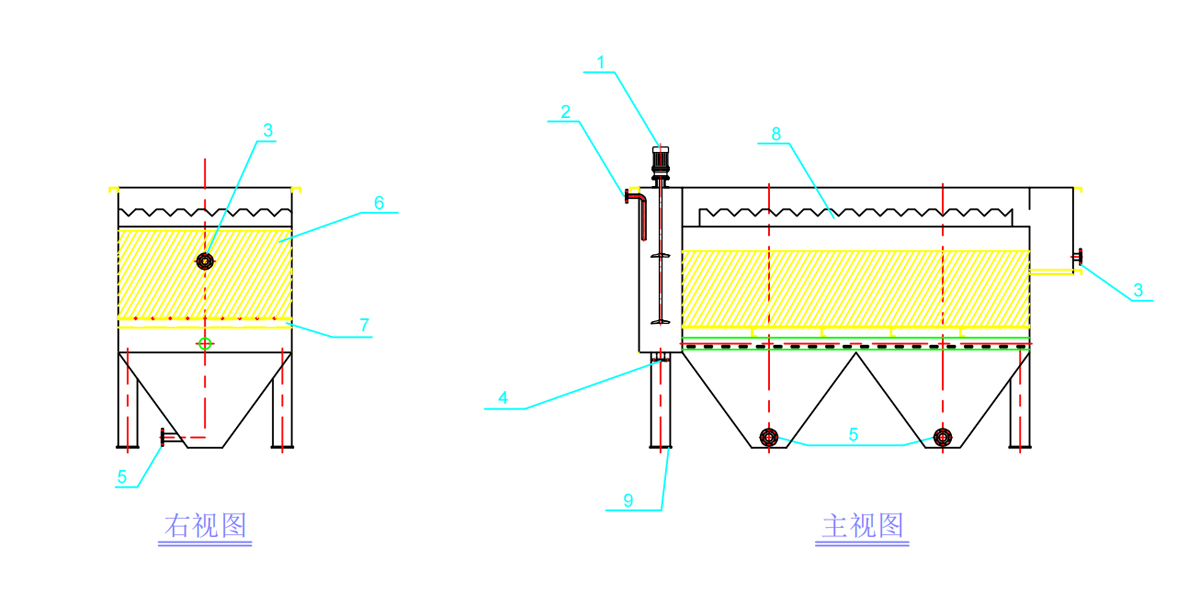

Un rezervor de sedimentare cu curgere orizontală cuprinde trei componente: porturi de intrare și de evacuare, secțiunea de curgere și un buncăr de nămol. Rezervorul are o secțiune transversală dreptunghiulară cu prize și ieșiri poziționate la capete opuse. Un canal de admisie utilizează în mod obișnuit o intrare de tip intrare. Apa intră în rezervor prin orificiile de admisie distribuite uniform. O placă deflectoare este instalată în aval de orificiile de admisie pentru a asigura o distribuție uniformă a fluxului de apă pe secțiunea transversală a rezervorului. Orificiul de evacuare utilizează în mod obișnuit un deversor pentru a se asigura că apa limpezită curge uniform pe lățimea bazinului în canalul de evacuare. Un jgheab și un deflector sunt instalate în amonte de baraj pentru a intercepta gunoiul de suprafață. Secțiunea de curgere constituie corpul principal al bazinului. Lățimea și adâncimea bazinului trebuie să asigure o distribuție uniformă a fluxului de-a lungul secțiunii de preaplin, menținând mișcarea lentă și stabilă la viteza de proiectare. Buncărul de nămol acumulează nămolul decantat și este de obicei situat sub fundul rezervorului, lângă secțiunea frontală. O conductă de evacuare a nămolului la fundul buncărului permite îndepărtarea periodică a nămolului.
