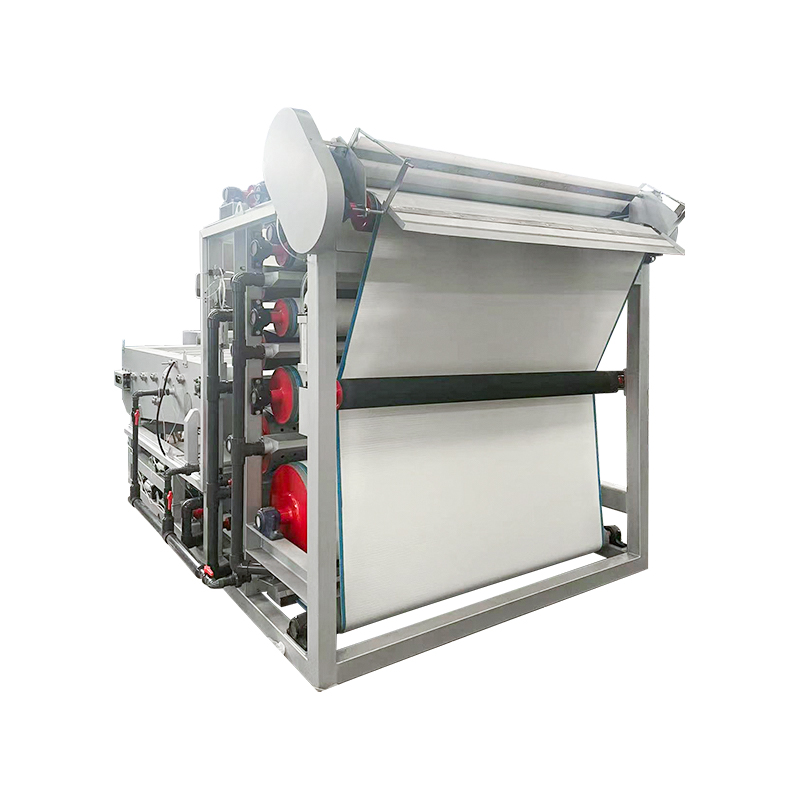

Filtru presa cu bandă este un dispozitiv de tratare a nămolului continuu, de înaltă eficiență, care integrează funcții de concentrare și filtrare. Este potrivit pentru deshidratarea și separarea diferitelor materiale sedimentate sau în suspensie și este aplicat pe scară largă în deshidratarea nămolului în industrii precum inginerie chimică, metalurgie, minerit, prelucrarea alimentelor, fabricarea hârtiei, tratarea apelor uzate municipale și drenaj.
· Echipamentul integrează îngroșarea nămolului și presarea prin filtrare într-un singur proces, reducând costurile de investiție pentru rezervoarele de îngroșare.
· Grad ridicat de automatizare cu un dispozitiv pneumatic de aliniere a curelei de filtru.
· Utilizează filtrat îngroșat sau apă reciclată pentru clătire, reducând cheltuielile operaționale.
· Flux de proces simplu, cu adaptabilitate puternică, structură rațională, amprentă compactă, timp scurt de reținere a nămolului și eficiență ridicată de tratare.
Filtrul presă cu bandă constă în principal dintr-un cadru, unitate de transmisie a puterii, secțiune de deshidratare pre-presare, secțiune de deshidratare prin presare, curele de filtrare superioare/medie/inferioare, dispozitiv de spălare a curelei de filtrare, role de ghidare, dispozitiv de descărcare a turtei de filtrare, dispozitiv de aliniere, dispozitiv de tensionare, dispozitiv de amestecare a floculantului, tavă de colectare a filtratului și dulap de control electric.

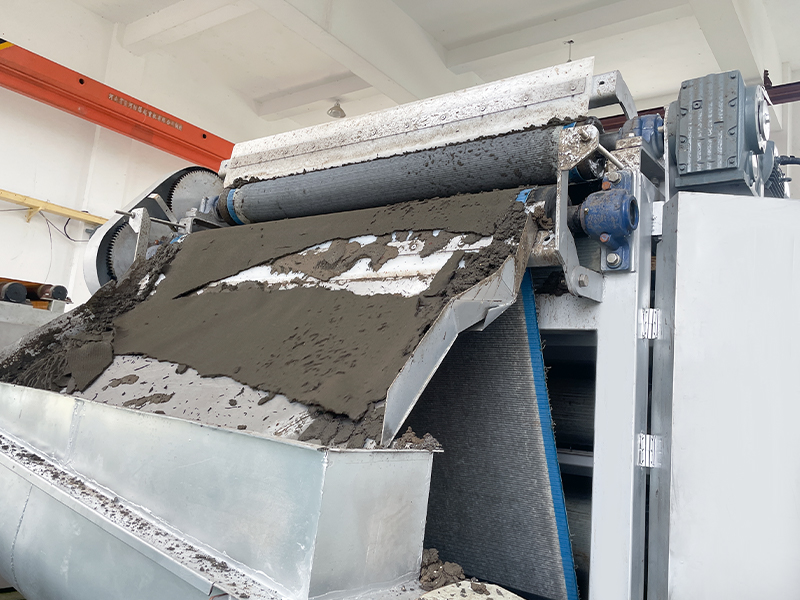

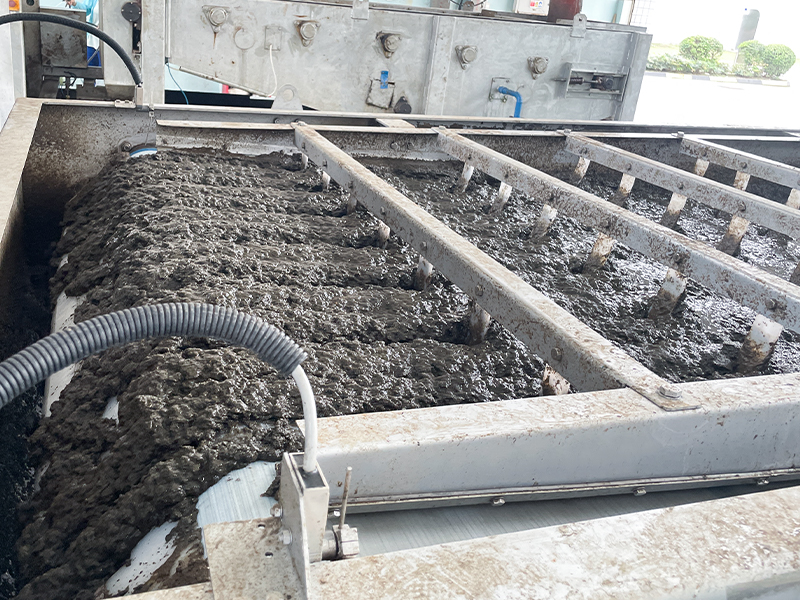

Principiul de funcționare al presei cu filtru cu bandă este următorul: solidele în suspensie floculate și nămolul amestecat cu floculant intră în mecanismul de deshidratare. Sub efectele combinate ale gravitației și compresiei, nămolul suferă o inversare pentru a elimina cea mai mare parte a apei libere din secțiunea de concentrare. Nămolul predeshidratat este distribuit uniform pe banda de filtrare printr-un buncăr de alimentare, pătrunzând în decalajul curelei de filtrare cu două straturi pentru deshidratarea pre-presare. Apoi trece printr-o serie de role de presare dispuse în ordinea descrescătoare a diametrului, supunând turta de filtrare la forțe de compresie și forfecare în creștere progresivă pentru a îndepărta apa liberă suplimentară și apa capilară parțială. Materialul deshidratat este evacuat în cele din urmă prin orificiul de evacuare de la capătul de coadă al mașinii.

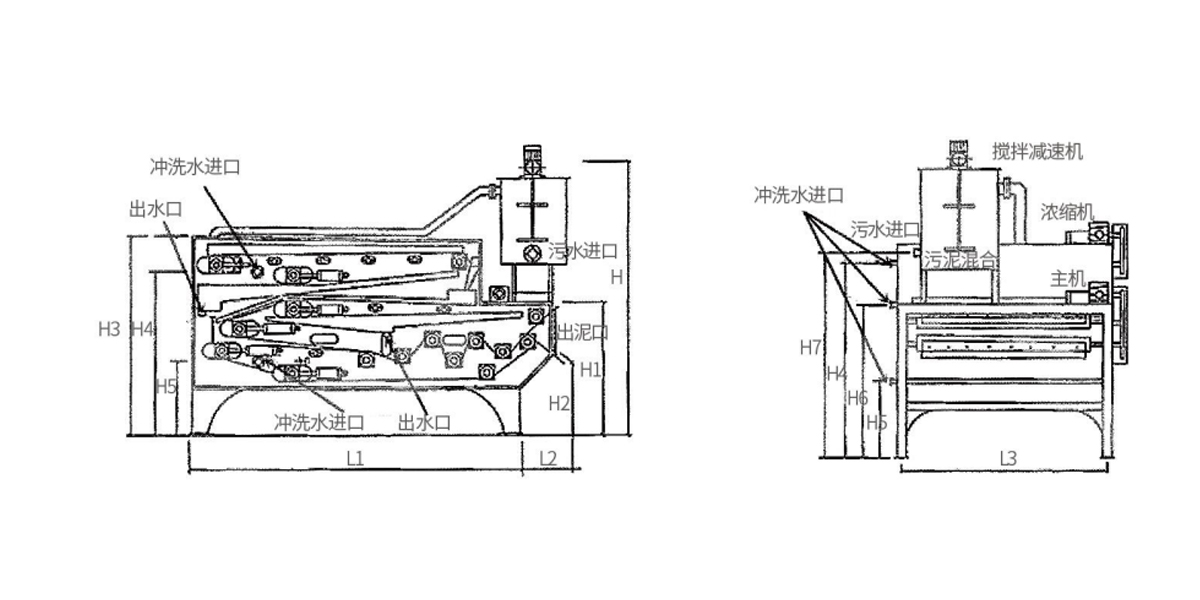

Notă: Această diagramă este doar în scopuri de instalare și nu este destinată utilizării ca desene de construcție. Configurația armăturii fundației și cerințele specifice de beton vor fi determinate de utilizator pe baza condițiilor locale ale solului.
| Model | Latimea centurii (mm) | Viteza liniei curelei de filtrare (m/min) | Conținutul de umiditate al furajului (%) | Conținutul de umiditate al turtei de filtrare (%) | Capacitate totală de procesare (m³/h) | Volumul total al apei de spălare (m³/h) | Dimensiunile echipamentului (L×L×H)(mm) | Presiunea apei de clătire (MPa) |
| ZBDY-500 | 500 | 1,0~5,0 | ≈99 | ≤80 | 2~5 | 8~10 | 3050×1100×2800 | ≥0,5 |
| ZBDY-1000 | 1000 | 7~10 | 12~15 | 3050×1600×2800 | ≥0,5 | |||
| ZBDY-1500 | 1500 | 8~15 | 15~20 | 3050×2100X2800 | ≥0,5 | |||
| ZBDY-2000 | 2000 | 10~20 | 20~22 | 3050×2600×2800 | ≥0,5 | |||
| ZBDY-2500 | 2500 | 15~30 | 25~32 | 4050×3150×2960 | ≥0,5 | |||
| Parametrii de mai sus sunt furnizați pentru referință utilizator. Configurațiile și parametrii specifici trebuie adaptați la condițiile actuale de la fața locului. | ||||||||
 |  |  |
Cu o bază tehnică solidă și un sistem de calitate certificat ISO, Hengye ajută clienții din diverse industrii să îmbunătățească eficiența tratării, să reducă costurile operaționale și să respecte standardele globale de mediu.
