Sistem de flotație a aerului dizolvat: Tratarea apei DAF explicată

Ce este a Sistem de flotație cu aer dizolvat ?

A sistem de flotație cu aer dizolvat este o tehnologie de clarificare a apei care îndepărtează solidele în suspensie, grăsimile, uleiurile, grăsimile și particulele fine din apă prin atașarea acestora la bule de aer microscopice. Pe măsură ce aceste bule se ridică la suprafață, ele poartă contaminanți cu ele, formând un strat plutitor care este îndepărtat mecanic - lăsând efluent clarificat dedesubt.

Mecanismul de bază implică presurizarea apei saturate cu aer dizolvat, apoi eliberarea acesteia într-un rezervor de flotație deschis la presiunea atmosferică. Căderea bruscă de presiune face ca aerul dizolvat să iasă din soluție ca milioane de microbule, de obicei 10-100 microni în diametru . Aceste bule aderă la particulele în suspensie și le fac să plutească mai degrabă decât să se scufunde - un avantaj critic față de sedimentarea gravitațională convențională în aplicațiile în care solidele sedimentabile sunt minime sau în care este necesar un debit rapid.

Sistemele DAF sunt implementate pe scară largă în tratarea apei municipale, apa de proces industrial și recuperarea apelor uzate. Amprenta lor compactă și ratele ridicate de încărcare hidraulică le fac deosebit de potrivite pentru instalațiile cu constrângeri de spațiu sau cerințe de procesare de volum mare.

Cum funcționează tratarea apelor uzate DAF: etapele procesului

Înțelegerea secvenței operaționale a Tratarea apelor uzate DAF ajută la clarificarea de ce tehnologia depășește alternativele în profiluri specifice de contaminanți. O unitate DAF proiectată corespunzător procesează influența prin patru etape principale:

1. Coagularea chimică și flocularea

Apa uzată influentă este mai întâi dozată cu coagulanți - de obicei sulfat de aluminiu, clorură ferică sau amestecuri de polimeri - pentru a destabiliza particulele coloidale. Aceasta este urmată de floculare, unde amestecarea blândă încurajează particulele mici să se aglomera în flocuri mai mari, receptive la bule. Dozarea chimică adecvată în această etapă determină direct eficiența de îndepărtare în aval; subdozarea lasă solidele fine în suspensie, în timp ce supradozarea crește volumul nămolului și costurile chimice.

2. Saturație de reciclare sub presiune

O parte din efluentul tratat - de obicei 10–50% din debitul de intrare — este reciclat și presurizat la 40–80 psi într-un vas de saturație unde este bine amestecat cu aer comprimat. La această presiune ridicată, apa devine suprasaturată cu aer dizolvat mult peste ceea ce este posibil în condițiile atmosferice.

3. Flotație și separare

Fluxul de reciclare sub presiune este injectat în rezervorul de flotație printr-o duză sau difuzor și amestecat cu influentul condiționat chimic. Pe măsură ce presiunea scade la nivelul atmosferic, aerul dizolvat se nucleează sub formă de bule fine care se ciocnesc și se atașează de particulele floculate. Bulele încărcate cresc cu rate de 5-10 metri pe oră , acumulându-se ca o pătură plutitoare pe suprafața rezervorului. Un skimmer rotativ sau un mecanism de plajă și răzuire îndepărtează continuu acest strat plutitor într-un buncăr de nămol.

4. Evacuarea efluentului clarificat

Apa limpezită iese printr-o ieșire scufundată la baza rezervorului de flotație. În funcție de cerințele din aval, acest efluent trece la tratare biologică, filtrare sau evacuare directă. În sistemele DAF bine operate, eficiență de îndepărtare a solidelor în suspensie de 90–99% sunt realizabile, cu substanțe totale în suspensie (TSS) în efluent de obicei sub 10 mg/L.

Aplicații cheie ale tratarii apei DAF în diverse industrii

tratarea apei DAF abordează o gamă variată de provocări ale efluenților industriali și municipali. Eficacitatea sa cu contaminanți ușori, nedecantabili îl poziționează drept metoda de clarificare primară preferată în următoarele sectoare:

În aplicațiile de prelucrare a alimentelor, DAF este deosebit de critic pentru efluenții de lactate, abatoare și spălarea legumelor în care încărcăturile de grăsimi și proteine ar copleși rapid unitățile de tratare biologică fără o clarificare primară. În mediile municipale, DAF a câștigat tracțiune ca alternativă compactă la bazinele de sedimentare pentru instalațiile de filtrare directă și apă de rezervor cu concentrații mari de alge.

DAF vs. Sedimentarea convențională: comparație de performanță

Decizia de a implementa un sistem de flotație cu aer dizolvat versus clarificarea gravitațională tradițională depinde de caracteristicile fizice ale contaminanților țintă și de constrângerile hidraulice ale instalației. Următoarea comparație evidențiază în cazul în care fiecare tehnologie deține un avantaj decisiv:

Rata de încărcare hidraulică

Tancurile DAF funcționează la rate de încărcare la suprafață de 4–20 m³/m²/h , comparativ cu 0,5–2,5 m³/m²/h pentru sedimentarea convențională. Acest lucru se traduce direct într-o amprentă mai mică a rezervorului pentru același debit volumetric - adesea un sfert până la o zecime suprafața unui bazin de decantare echivalent. Pentru instalațiile urbane sau de modernizare în care terenul este constrâns, acest avantaj este adesea decisiv.

Îndepărtarea particulelor cu densitate scăzută

Sedimentarea gravitațională depinde de particulele care au o densitate mai mare decât apa. Celulele de alge, uleiurile emulsionate și fibrele fine au densități apropiate sau sub 1,0 g/cm³ și se depun extrem de lent sau deloc. DAF inversează această limitare - cu cât particulele sunt mai ușoare, cu atât plutește mai ușor odată ce microbulă s-a atașat. Acest lucru face ca DAF să fie singura metodă practică de clarificare pentru mulți afluenți bogati în alge sau cu ceață mare (grăsimi, uleiuri, grăsimi).

Pornire și timp de răspuns

Unitățile DAF ajung să funcționeze în regim de echilibru 15–30 de minute după pornire, făcându-le potrivite pentru operațiuni în loturi sau instalații cu modele de debit variabile. Bazinele de sedimentare necesită câteva ore pentru a se stabiliza și nu sunt potrivite pentru încărcare intermitentă sau șoc.

Caracteristicile nămolului

Nămolul flotant DAF este semnificativ mai gros decât nămolul de sedimentare, cu concentrații tipice de solide de 3-8% greutate uscată față de 0,5–2% pentru nămolul decantat. Acest lucru reduce costurile de deshidratare în aval, dar poate necesita o infrastructură mai robustă de îngroșare și eliminare pentru instalațiile de mare volum.

Considerații de proiectare pentru un sistem de flotație cu aer dizolvat

Selectarea și dimensionarea a sistem de flotație cu aer dizolvat necesită o evaluare atentă a caracteristicilor influentelor, a obiectivelor procesului și a condițiilor locului. Următorii factori influențează cel mai semnificativ proiectarea sistemului și performanța pe termen lung:

• Raport aer-solid (A/S): Raportul dintre aerul dizolvat eliberat și masa de solide de plutit, de obicei vizat între 0,005 și 0,06 ml aer per mg solide. A/S insuficient are ca rezultat flotarea incompletă; excesul crește consumul de energie fără beneficii proporționale.
• Raport de reciclare: Rate de reciclare mai mari (până la 50%) oferă mai multe microbule pentru influenți provocatori, dar cresc cererea de energie a pompei. Majoritatea sistemelor sunt optimizate la 15–25% pentru un echilibru între performanță și eficiență.
• Presiunea saturatorului: Presiunile de funcționare de 400–600 kPa (58–87 psi) sunt standard. Presiunile mai mari cresc conținutul de aer dizolvat, dar cresc și costurile cu echipamentele și energia. Eficiența saturatorului trebuie verificată în timpul punerii în funcțiune, deoarece dizolvarea slabă a aerului este o cauză comună a performanței scăzute.
• Geometria rezervorului: Rezervoarele DAF dreptunghiulare sunt preferate pentru instalațiile mai mari datorită distribuției uniforme a fluxului, în timp ce modelele circulare sunt comune în unitățile de pachete mai mici. Adâncimea rezervorului variază în mod obișnuit între 1,5 și 3,0 m, cu rezervoarele de mică adâncime care oferă o acumulare mai rapidă de plutire și o scurgere.

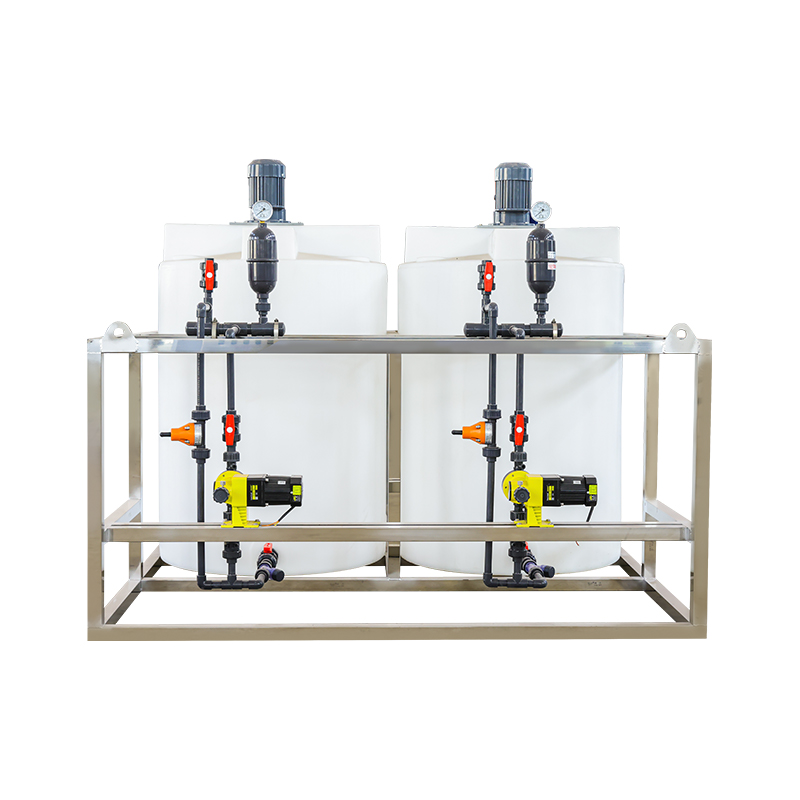

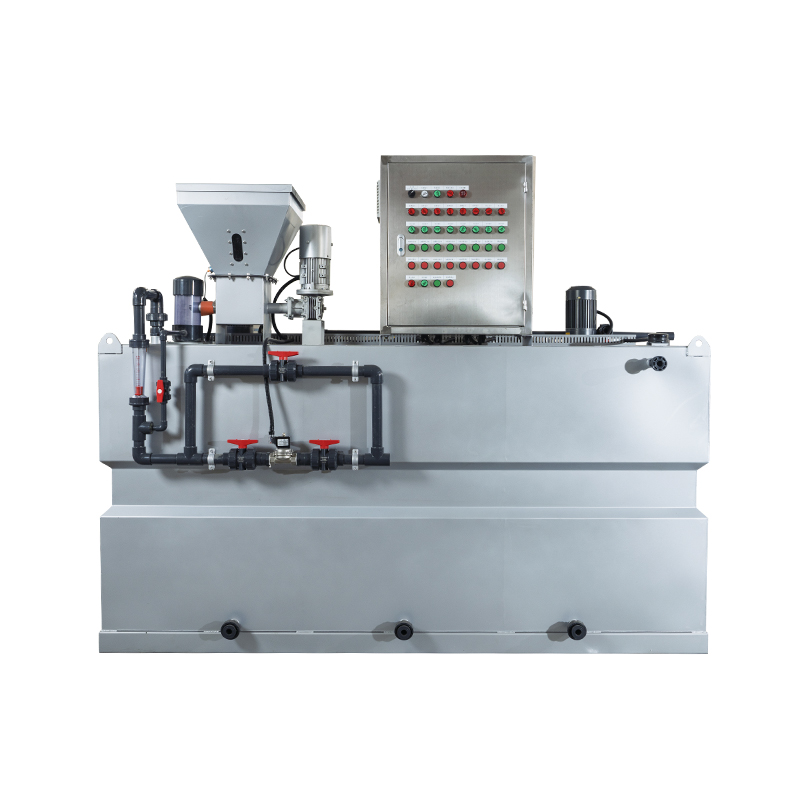

• Sistem de dozare a substanțelor chimice: O etapă integrată de coagulare-floculare cu pompe dozatoare programabile și control automat al pH-ului este esențială pentru o performanță constantă la sarcinile de influență variabile.
• Manipularea nămolului: Frecvența de îndepărtare a plutitorului, dimensionarea buncărului de nămol și capacitatea de îngroșare sau de deshidratare în aval trebuie să fie corelate cu încărcarea cu solide. Skimmarea continuă este de preferat pentru aplicații cu sarcină mare; skimming intermitent se potrivește influenților cu concentrație scăzută.

Pentru utilizatorii industriali care tratează ape uzate foarte variabile - cum ar fi procesatoarele de alimente sezoniere sau instalațiile chimice în loturi - se recomandă cu tărie testarea pilot înainte de finalizarea specificațiilor sistemului DAF. Testarea borcanelor și testele de flotație la scară de bancă pot caracteriza cererea de substanțe chimice, calitatea realizabilă a efluentului și generarea volumului de plutire în condiții reprezentative.

Optimizare operațională și provocări comune

Chiar și sistemele de tratare a apelor uzate DAF bine proiectate pot avea performanțe slabe dacă nu sunt operate cu atenție la variabilele procesului. Cele mai frecvente probleme operaționale și abordările lor corective includ:

Despărțirea și transferul flotant

Dacă pătura de plutire devine prea adâncă sau este perturbată de injecția cu influenț turbulent, porțiuni se pot desprinde și reintră în fluxul de efluent. Soluțiile includ reducerea încărcării hidraulice, ajustarea deflectoarelor de distribuție a influenților și creșterea frecvenței de skimming. Solidele plutitoare trebuie îndepărtate înainte ca acestea să se acumuleze dincolo 150–200 mm adâncime .

Formarea inadecvată a microbulelor

Formarea slabă a bulelor - vizibilă ca bule mari, neregulate, mai degrabă decât un nor fin alb - indică de obicei murdărirea saturatorului, uzura duzei sau presiunea de reciclare insuficientă. Inspecția regulată a duzelor și manometrelor, combinată cu spălarea lunară a saturatorului, previne majoritatea cazurilor.

Derivarea dozării chimice

Compoziția influențelor se modifică sezonier și cu programele de producție. Performanța DAF este foarte sensibilă la doza de coagulant; o modificare de 20% a TSS sau a încărcăturii organice influente poate necesita o ajustare corespunzătoare a dozării polimerului sau coagulantului. Monitorizarea online a turbidității în efluent, combinată cu testarea regulată a borcanelor, este cea mai fiabilă abordare pentru menținerea dozei chimice optime.

Efectele temperaturii

Apa rece reține mai mult aer dizolvat, dar crește vâscozitatea apei, încetinind viteza de creștere a bulelor. În climatele cu variații semnificative de temperatură sezonieră, performanța DAF se poate degrada iarna fără recalibrarea raportului de reciclare și a dozării chimice. Rezervoarele de afluent încălzite sau izolate pot fi garantate pentru instalații în regiuni reci.

Evoluții emergente în tehnologia DAF

Cercetarea continuă și adoptarea industrială au condus la mai multe progrese în proiectarea de flotație cu aer dizolvat, care intră acum în aplicarea generală:

• DAF cu nano-bule: Generarea de bule în 0,1-1 microni Gama prin cavitație hidrodinamică sau mijloace electrochimice permite atașarea la particule mult mai fine și materii coloidale pe care DAF convențional nu le poate capta eficient. Instalațiile pilot în tratarea apei potabile au atins rate de îndepărtare a criptosporidului care depășesc 3-log în condiții optimizate.
• DAF cu tarif ridicat: Progresele în designul duzelor de admisie și geometria deflectoarelor au împins ratele de încărcare la suprafață peste 30 m³/m²/h în unele unități comerciale, reducând și mai mult amprenta rezervorului fără a sacrifica calitatea efluentului.
• Sisteme DAF-MBR integrate: Combinarea DAF ca etapă de pretratare cu bioreactoare cu membrană reduce murdărirea membranei, prelungește durata de viață a membranei și îmbunătățește capacitatea generală a sistemului pentru obiective exigente de calitate a efluentului.
• Control automat al procesului: Sistemele de control al dozării asistate de învățare automată pot ajusta în mod dinamic raportul de coagulare, floculant și reciclare în timp real, pe baza senzorilor de turbiditate, debit și calitate a efluentului, reducând consumul de substanțe chimice prin 10–25% comparativ cu funcționarea cu doză fixă în instalații cu sarcină variabilă.

Pe măsură ce limitele de reglementare ale solidelor în suspensie, fosforului și microplasticelor se înăsprește la nivel global, flotarea cu aer dizolvat este bine poziționată pentru a deveni o tehnologie și mai centrală atât în ​​instalațiile noi, cât și în cele modernizate de tratare a apei din sectoarele municipale și industriale.
